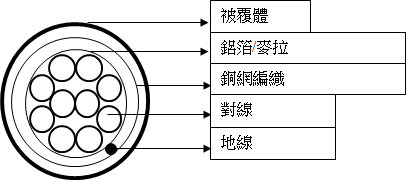

- 電纜整體結構示意圖 :
- 電纜導體規格 :
導體規格表
| 鍍錫軟銅絞線 28AWG~30AWG |
| 線號 |
線數 / 線徑 mm |
完成外徑 mm |
| 28AWG |
0.127 x 7 |
0.6 |
| 30AWG |
0.10 x 7 |
0.55 |
導體絕緣材質：FRPP(for 100Ω) or FPE(for 130Ω)
- 隔離(遮蔽)規格 :
★鋁箔麥拉
★地線:24AWG 鍍錫軟銅線(特殊需求須另外告知)
★編織銅網:鍍錫軟銅線85%遮蔽率
- 被覆體 :
被覆體材質： PVC
被覆體顏色：本廠常用標準色為黑、 灰、 象牙白(*特殊色系可依客戶需求製作，唯須M.O.Q限制，歡迎洽詢*)
被覆體完成外徑：請參照本公司標準被覆完成外徑表，並可依客戶需求酌量加大
- 電纜芯線製作範圍 :
2 ~ 50 對
- 額定溫度:
80℃
- 額定電壓 :
30 Volt
- 安規標準 :
可通過UL VW-1、 CL2及 CSA FT1垂直耐燃測試
- 應用範圍 :
用於電腦 、電子及電器設備
＊本公司所生產線材均已符合綠色環保材質(Rohs)!
