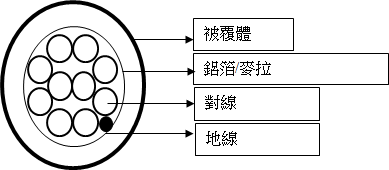

- 電纜整體結構示意圖 :
- 電纜導體規格 :
導體規格表
| 鍍錫軟銅絞線 16AWG~30AWG |
| 線號 |
線數 / 線徑 mm |
完成外徑 mm |
| 16AWG |
0.254 x 26 |
2.3 |
| 18AWG |
0.18 x 34 |
1.8 |
| 20AWG |
0.18 x 21 |
1.5 |
| 22AWG |
0.16 x 17 |
1.3 |
| 24AWG |
0.2 x 7 |
1.1 |
| 26AWG |
0.16 x 7 |
1.0 |
| 28AWG |
0.127 x 7 |
0.85 |
| 30AWG |
0.1 x 7 |
0.7 |
導體絕緣材質：半硬質PVC(SR-PVC)
- 隔離(遮蔽)規格 :
★鋁箔麥拉
★地線:24AWG 鍍錫軟銅線(特殊需求須另外告知)
- 被覆體 :
被覆體材質： PVC(可依使用場合指定其工作溫度或特性 例 : 耐寒耐熱、 抗鹽霧 、抗紫外線等等...)
被覆體顏色：本廠常用標準色為黑、 灰、 象牙白(*特殊色系可依客戶需求製作，唯須M.O.Q限制，歡迎洽詢*)
被覆體完成外徑：請參照本公司標準被覆完成外徑表，並可依客戶需求酌量加大
- 電纜芯線製作範圍 :
1 ~ 25 對
- 額定溫度:
80℃
- 額定電壓 :
300 Volt
- 安規標準 :
可通過UL VW-1、 CL2及 CSA FT1垂直耐燃測試
- 應用範圍 :
用於電腦 、電子及電器設備
＊本公司所生產線材均已符合綠色環保材質(Rohs)!
