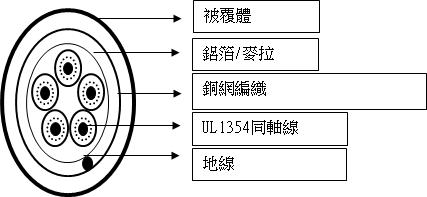

- 電纜整體結構示意圖 :
- 導體規格 :
| 鍍錫軟銅絞線 |
| UL TYPE |
線號 |
線數 / 線徑 mm |
絕緣材質/完成外徑 mm |
| UL1354 |
28AWG |
0.127*7 |
FPE: 1.5 |
| SR-PVC: 2.5 |
- 纏繞導體規格: :
鍍錫軟銅: 0.12*41(大約值，僅供參考)
- 導體絕緣材質 : :
內層絕緣: FPE
外層絕緣: SR-PVC
- 隔離(遮蔽)規格 :
★鋁箔麥拉
★地線:24AWG 鍍錫軟銅線(特殊需求須另外告知)
★編織銅網:鍍錫軟銅線85%遮蔽率
- 被覆體 :
被覆體材質： PVC
被覆體顏色：本廠常用標準色為黑、 灰、 象牙白(*特殊色系可依客戶需求製作，唯須M.O.Q限制，歡迎洽詢*)
被覆體完成外徑：請參照本公司標準被覆完成外徑表，並可依客戶需求酌量加大
- 電纜芯線製作範圍 :
2 ~5芯
- 額定溫度:
80℃
- 額定電壓 :
30 Volt
- 安規標準 :
可通過UL VW-1、 CL2及 CSA FT1垂直耐燃測試
- 應用範圍 :
用於VGA監視器材 、電子及電器設備．
＊本公司所生產線材均已符合綠色環保材質(Rohs)!
- 被覆完成外徑建議表
單層隔離同軸電纜
●非庫存品即須訂製生產，最小訂購量(M.O.Q): 1000米
| UL Type |
導體線號 |
芯線數 |
完成外徑(mm) |
庫存品 |
| UL2919 |
28 |
2 |
6.0 |
|
| 3 |
8.0 |
|
| 4 |
9.0 |
|
| 5 |
9.0 |
★ |
雙層隔離同軸電纜
●非庫存品即須訂製生產，最小訂購量(M.O.Q): 1000米
| UL Type |
導體線號 |
芯線數 |
完成外徑(mm) |
庫存品 |
| UL2919 |
28 |
2 |
6.0 |
|
| 3 |
8.0 |
|
| 4 |
9.0 |
|
| 5 |
9.0 |
★ |
